一、概況

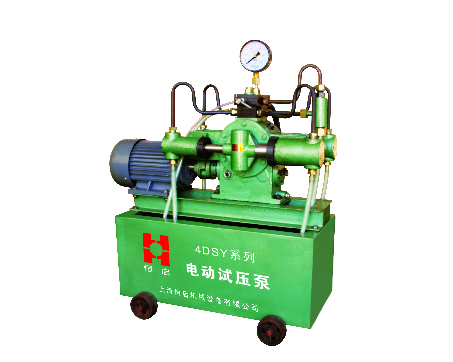

　　4DSY系列電動試壓泵(以下簡稱試壓泵)是在繼承了原有試壓泵的優點基礎上改進設計而成。試壓泵無論在結構、原理、技術性能方面。較國內同類產品有明顯改進。其特點為體積小、重量輕、移動方便、流量大、試壓穩定、效率高、操作及維修方便、造型美觀等特點。

　　二、規格、技術參數

　　低壓缸柱塞直徑：45mm

　　低壓缸工作壓力：≤1.6MPa

　　缸數：高壓缸 2， 低壓缸 2， 計 4 缸

　　柱塞行程：40mm

　　每分鐘往復次數44

　　三、維護與保養

　　1、減速箱與滑塊架內注入潤滑油。水箱中的試壓介質必須保持清潔，不允許夾有污物和雜質。

　　2、減速箱內潤滑油初用時工作50小時更換，以后每工作500小時更換一次。

　　3、注意減速箱油標是否有油，傳動箱中及滑塊架、滑塊經常觀察加油。確保其良好的潤滑條件。

　　4、長時間停用試壓泵時，須經防腐處理，將介質排凈，并灌抽一次防銹油。在泵的外表加工面上均涂防銹油或工業用凡士林。

　　5、經常檢查泵的減速箱中蝸桿與蝸輪間隙：蝸桿為0.04～0.07毫米，蝸輪為0.05～0.10毫米，如不符合此值，可通過蝸桿調整螺絲調整蝸桿間隙，用紙墊調整側蓋蝸輪間隙。

　　6、在環境0℃以下使用，工業介質為水時應添加防凍劑，建議采用變性酒精為防凍劑，配比例于下表。

環境溫度℃	90°變性酒精%	清水%
0～-10	33	67
-10～-20	45	55
-20～-30	54	46
-30～-40	70	30



　　四、保修期

　　購貨日起三個月。如實屬質量問題，持本廠合格證，發票由本廠負責維修。如超過保修期或在保修期內屬人為損壞，由用戶單位負責修理費用。
