2D-SY28/80MPa電動試壓泵計算機控制系統技術方案
4.設計耐壓為：80兆帕(80兆帕電動試壓泵)；
5.試壓泵測試溫度：根據實際使用環境和介質溫度；
6.壓力測量精度：精度為滿量程FS的0.25%；
7.該系統采用80兆帕精度為0.25% FS的壓力傳感器；
8.該系統整體控制精度為FS 0.3-0.5%；
9.電源：交流380/220 V，50hz；
10.相對空氣濕度要求：70-90%。
11.便攜式電腦壓力控制系統完全自動控制試壓泵增加壓力、保持壓力和釋放壓力。
這套設備是根據客戶的實際技術要求制造的。
一、電動試壓泵設備的使用條件：
1.試壓泵設備在買方不需要增加除夾具以外的其他設施的情況下，可以正常安裝使用；
2.環境溫度：-25~ 42；
3.測試介質為：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
GB-T9234-1997電機往復泵；
GBT 7784-2006電機往復泵試驗方法。
以上是客戶的技術要求，本設備沒有按照客戶的技術要求進行校準。
二.設備配置的技術參數和詳細功能描述：
1.設備概述：
設備主體由2D-SY28/80MPa電動試壓泵、遙控泄壓閥組和便攜式計算機壓力控制系統組成。電動試壓泵由電腦控制系統全自動控制，便攜箱面板具有手動和自動切換功能。如果自動部分失敗，可以使用便攜箱上的手動按鈕來完成壓力測試。計算機還可以通過無線遠程控制電動試壓泵。電動試壓泵與試壓泵控制系統分離后，可以獨立進行試壓，但只能顯示和控制壓力，不能進行數據運算和打印報告。通過3m高壓軟管與待測鋼管連接，壓力測試系統所有外部電線電纜和數據線根據工程現場施工需要進行調整。
該控制系統可以在計算機軟件上啟動泵并設定任何測試壓力，然后精確地停止泵。通過觀察軟件上的實時壓力曲線、保壓時間和自動卸壓，可以自動保存數據，并根據現場試驗的需要生成報告。在試壓過程中，可以隨意升壓、保壓、泄壓。通過試壓泵的智能控制系統，可以在電腦軟件上設置任意測試壓力，當壓力準確時停泵。通過觀察軟件上的實時壓力和曲線，可以自動彈出對話框要求保存數據(因為有時需要手動判斷測試數據是否保存)，并根據現場測試的需要生成報告。
試壓泵控制系統中的試壓泵泄壓閥組采用高壓電磁閥、高壓單向閥和高壓截止閥，保證了整個系統的測試精度和保壓精度，并將自然壓降降低到較低水平，實現了整個系統的相對“零泄漏”。
2.2D-SY28/80MPa電動試壓泵計算機壓力控制系統詳細配置及具體參數：
名字
明細項目
量
單元
保留票據
嘗試
按
泵
系
團結
計算機
一個
設置
客戶所有
印字機
一個
平臺
客戶所有
便攜式計算機壓力采集系統
一個
設置
td width="236">
試壓泵智能控制器
2D-SY28/80MPa電動試壓泵
套
2.2KW試壓泵變頻控制系統
套
2.2KW變頻器及控制電路
試壓泵遠控泄壓閥組通徑4，80MPa高壓電磁閥及連接管匯
套
集成在電動試壓泵上，
軟件
計算機數據控制軟件
套
專用計算機試壓軟件
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。

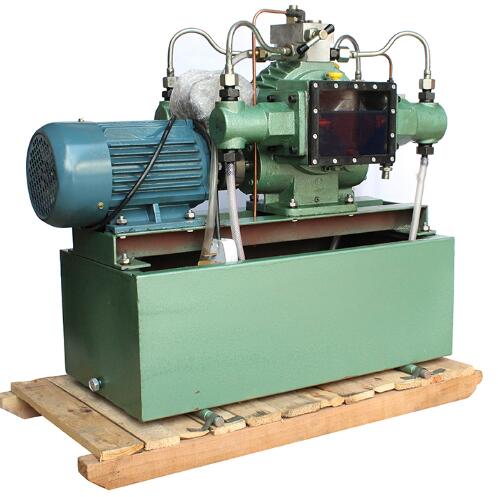

2D-SY28/80MPa電動試壓泵帶遠控泄壓閥圖片，圖片僅供參考具體請以到貨實物為準
2D-SY28/80MPa型電動試壓泵工作現場，圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
2D-SY28/80
80MPa
28L/h
1.5 KW
380 V
0-50 HZ
120kg
電動試壓泵型號:2D-SY28/80MPa立式；
技術參數：額定壓力80MPa，額定流量28L/h；
試壓泵電機：380V/1.5KW變頻電機；
試壓泵控制系統：帶本地手動啟停及計算機遠程控制功能；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；另外配M22X1.5轉M20X1.5 2個
手動卸荷閥：廠家標配；安全保護閥：廠家標配；
1.6級普通壓力表：100MPa；標配高壓膠管：3米；
隨機備件： 1套；
便攜式試壓泵壓力控制系統現場圖片，圖片僅供參考具體請以到貨實物為準
便攜式試壓泵壓力控制系統車間試壓現場圖片，圖片僅供參考具體請以到貨實物為準
便攜式試壓泵壓力控制系統辦公室控制現場圖片，圖片僅供參考具體請以到貨實物為準
便攜式試壓泵壓力控制系統現場圖片，圖片僅供參考具體請以到貨實物為
填寫設定報表技術參數，準備試壓
打開界面開始試壓
到設定壓力，開始保壓
到設定壓力，開始保壓
升壓曲線，生成壓力試壓報告,實際上升壓曲線可任意
