氣動試壓泵是我公司根據國外引進的氣動試壓泵的工作原理，結合我國的實際情況開發的一種新型試壓泵。
一.特點
它以壓縮空氣為動力源，氣動泵為壓力源，輸出液壓與氣源壓力成正比。通過調節氣源壓力，可以獲得相應的液壓。氣壓和液壓平衡后，氣動泵停止充氣，輸出液壓穩定在預設壓力。因此，它具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣的特點。特別適用于油田鉆井生產工程中的防噴設備、閥門、管道、接頭、壓力容器等壓力設備的高壓和超高壓試壓。同時也適合科研檢驗部門作為檢測工具。
二、使用
氣動試壓泵用于石油化工工程中防噴器、閥門、管道、鍋爐等所有承壓容器的液體壓力測試。(泵可作為防噴器控制系統的壓力源)。
三.工作原理圖
QST60氣動試壓泵示意圖

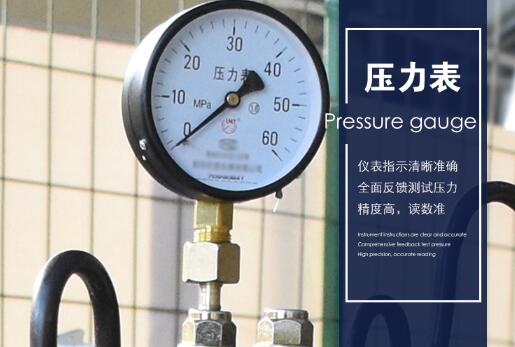

1.驅動空氣進口2?？諝鉃V清器3。驅動空氣壓力調節閥4。驅動空氣壓力計
5.驅動空氣截止閥6。氣泵7。驅動空氣壓力表8。高壓出口
9.壓力測試容器。高壓卸載閥11。出口單向閥12。入口單向閥
13.水路球閥14。水路過濾器
四.氣動試壓泵技術參數
設備型號：QST60
測試介質：水
流速：45L/h
使用環境要求水和油的粒度100u，空氣的粒度25u。
壓力比：1: 86
驅動空氣的工作壓力：7-10巴
動力裝置最大允許輸出壓力：600巴(驅動空氣7巴)
驅動空氣入口尺寸：Rc1/2內螺紋
高壓出口尺寸：G1/4內螺紋
設備概述如下
動詞（verb的縮寫）操作指南
注意：由于氣動試壓泵設備是高壓流體發生裝置，為了保證安全運行，避免高壓造成設備損壞或人身傷害，請?jiān)诓僮髟鰤貉b置前仔細閱讀操作說明。該設備可以由壓縮空氣驅動。當驅動氣壓不夠時，也可以用手柄壓桿手動操作。
建議：客戶使用的驅動空氣管道外徑不應小于12毫米。
準備工作：
1)檢查驅動回路中過濾器內的凝油狀態，及時排空，確保驅動空氣純凈干燥。
2)確保驅動空氣截止閥關閉，以避免壓縮空氣打開時增壓泵突然啟動。
連接工作：
1)將高壓出口與增壓室連接，確保連接牢固可靠。
2)將壓縮空氣供應接口與增壓器的進氣口連接。
使用操作：
1)緩慢調節驅動空氣壓力調節閥，通過驅動回路的壓力表監測驅動回路的工作壓力，將驅動空氣設定在預設值(驅動空氣的設定壓力取決于所需的出口壓力，出口壓力除以壓力比，得到驅動空氣壓力)。
2)打開驅動空氣截止閥，氣泵開始工作。
3)氣泵開始工作后，高壓回路上的壓力逐漸升高，通過高壓回路上的壓力表觀察高壓回路的輸出壓力值。
4)調節驅動氣壓調節閥可以改變驅動回路的工作壓力值，從而獲得不同的高壓輸出壓力，以滿足不同的試驗和生產要求。
注意：驅動回路上的壓力調節閥必須由專門的人來調節。設定后，嚴禁隨意調整。(按下調壓閥手柄，調節裝置將被鎖定)
停止工作：
1)關閉驅動回路的截止閥，停止液壓泵。
2)打開高壓卸荷閥，釋放高壓回路中的壓力。
3)拆卸高壓回路的接頭和管道以及接頭
2)定期更換空氣過濾器的濾芯。
3)設備運輸時應避免振動，以防壓力表損壞。
當設備長時間不使用時，需要定期打開氣泵幾次，以避免其內部密封圈老化。
回路中的所有安全閥一旦設置完畢，嚴禁隨意調整，以免造成不可預見的后果。
