山西晉煤集團高壓電動試壓泵記錄儀控制系統技術方案
模型
額定壓力
交通
能力
電壓
頻率
2DSY40/130
130MPa
40L/h
4千瓦
380伏
0-50 HZ

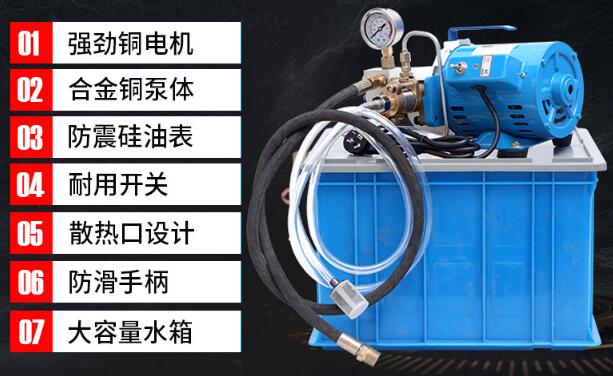

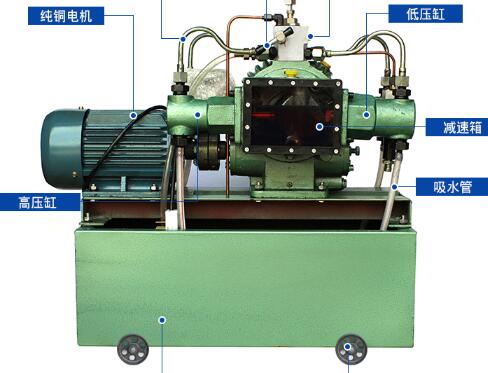

2D-SY40/130兆帕電動試壓泵物理圖。圖片僅供參考。請參考實物交割。
電動試壓泵型號：2d-sy40/130mpa。
技術參數：額定壓力130MPa，額定流量40l/h；

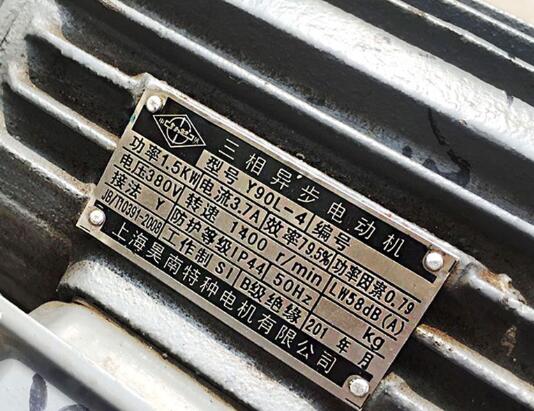

試壓泵電機：4KW普通電機；
試壓泵控制系統：帶就地手動啟停和遙控啟停；
與數字壓力表配套的傳感器：0-160兆帕，F(xiàn)S0.25%，4-20MA

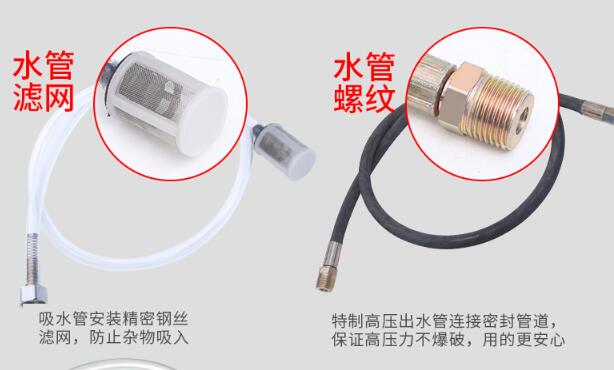

出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；安全保護閥：廠家標配；
試壓泵遠程泄壓閥組：130MPa高壓電磁閥及130MPa高壓過濾器一套；
電接點壓力表：1.6級160MPa；
標配高壓膠管：2米。
試壓泵控制系統電氣箱，此控制箱可隨意掛在車間墻壁上或者放置在其他工作臺上，以利于近距離通過數顯表觀察壓力變化情況，圖片僅供參考具體請以到貨實物為準。
該泵在使用前，只需在電接點壓力表上設定上限壓力值，在數顯時間繼電器上設置好保壓時間，然后按遙控或手動按鈕啟動試壓泵，當壓力達到事先設定的上限目標值時（可預留到壓力報警功能），試壓泵會自動停機進入保壓狀態，可通過數顯壓力表實時觀察壓力變化情況，也可以通過數顯記錄儀實時觀察壓力曲線變化（詳見記錄儀功能敘述），當保壓時間到（可預留保壓時間到報警功能），遠程泄壓閥組自動啟動卸荷壓力，也可打開手動試壓泵泄壓閥卸除壓力，試壓完畢，整個試壓過程可以通過數顯記錄儀或者計算機上位機后臺軟件進行數據存儲（詳見記錄儀功能敘述）。
數顯記錄儀七寸（彩屏）圖片僅供參考，具體請以到貨實物為準
數顯記錄儀七寸（彩屏）圖片僅供參考，具體請以到貨實物為準
數顯記錄儀便攜箱圖片僅供參考，具體請以到貨實物為準
數顯記錄儀便攜箱圖片僅供參考，具體請以到貨實物為準
數顯記錄儀七寸（彩屏）操作軟件，圖片僅供參考具體請以到貨實物為準。
數顯記錄儀操作軟件打印報表，壓力單位可任意設置，圖片僅供參考具體請以到貨實物為準。
數顯記錄儀七寸（彩屏），AC220V電源，接入壓力傳感器信號；
采集的壓力數據直連電腦通過計算機上位機軟件讀取數據，也可通過U盤導出導入計算機，
微型打印機（針式），可通過計算機上位機軟件直連打印機打印A4紙報表；
壓力傳感器：精度為滿量程FS0.1%，DC24V，4-20MA，量程0-160MPa；
儀表工具箱：安裝記錄儀與打印機等，標配；
便攜式機箱：安放儀表工具箱及備件；
儀表電源線：一套；
壓力信號線：一套；
8G高速U盤：一個；
電動試壓泵計算機上位機管理軟件：光盤一張。
便攜式試壓泵記錄儀壓力采集系統具有以下功能：
1、在壓力試驗過程中，可以顯示實時壓力數值和實時壓力曲線，自動記錄壓力值及升壓保壓過程的曲線變化并存儲與打印到微型打印機，或通過U盤導出數據到計算機等功能。
2、數顯試壓泵記錄儀壓力采集系統可隨時通過數據線直連到計算機（筆記本電腦）上，通過計算機后臺軟件實時觀察試驗情況及壓力數值和壓力曲線，并可通過計算機導入數據隨時打印試驗報表，試驗報表格式電子檔可任意隨時編輯。計算機（筆記本電腦）由客戶自行提供。
3、遠程控制：便攜式試壓泵記錄儀壓力采集系統通過壓力傳感器數據線與試壓泵相連，可以進行延長從而實現遠程控制安全試壓的目的！
4、設備的安裝調試由供方技術人員7X24小時電話指導。如電話指導不能完成安裝調試，雙方協議供方酌情收取安裝技術人員差旅費用后，我公司可立即派人到需方進行安裝調試。
