民航二院安全技術中心滅火器筒體壓力交變?cè)囼?yàn)機和疲勞試驗機現場調試！這臺試驗機可以做滅火器耐壓試驗、爆炸試驗和壓力交變疲勞試驗！
三、配置參數
設備配置的技術參數和詳細功能描述部分：詳細的設備配置參數；
名字
明細項目
量
單元
保留票據
撲滅
火
用具
一段粗竹子
身體
按
力
遞送
變化
嘗試
檢查
機器
壓力測試泵控制系統
計算機
p align="center">1
套
飛利浦22寸液晶顯示器，聯想商用主機
打印機
臺
惠普彩打系列
壓力傳感器
支
6 MPa精度為FS0.25%
試壓泵控制系統
套
出品，數據采集控制輸出，
傳感器電源，變頻器控制
變頻器
臺
海利普2.2KW
計算機操作臺（單屏）
臺
碳鋼噴塑，出品

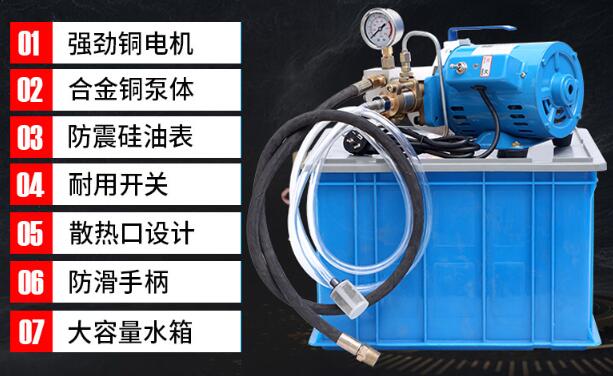

2D-SY71電動試壓泵
臺

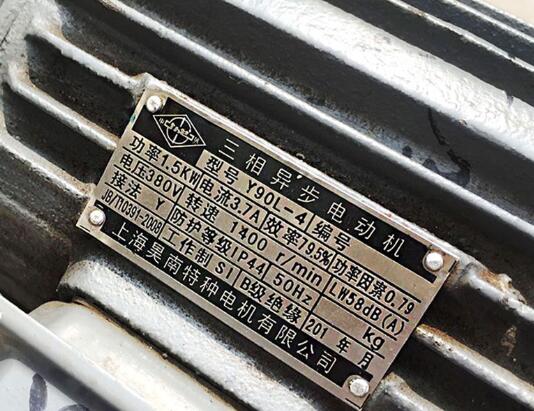

1.5KW變頻電機，出品
電磁閥閥組
套
壓力交變泄壓用，疲勞測試專用閥組
防止故障，一備一用
試驗筒體壓力交變工裝
套
試驗筒體壓力交變工裝
試驗氣頭壓力表工裝
套
試驗氣頭壓力表工裝，5個壓力表
設備配電系統
套
根據設備實際制作
軟件
試驗筒體壓力交變
試驗數據采集和控制軟件
套
根據試驗筒體壓力交變?cè)囼?yàn)標準設計
壓力交變?cè)O(shè)備技術方案
一、總體要求
1.試驗臺結構應保證筒體不受外力；
2.試驗采用液體作加壓介質，其溫度不應低于5℃，試驗用壓力指示儀精度不低于1.6 級；
3.設備可實現0-5MPA的工作循環壓力，壓力時試驗壓力從0到2.0MPA再回到0，每分鐘循環6次，共5000次，壓力控制精度±2%；
4.瓶體試驗工位1個，表頭試驗工位5個，產品為抽檢；
5.產品容積0.8-4L，在該容積區間調整時壓力精度和壓力需滿足上述要求；
6.計算機控制，配套軟件曲線，曲線可保存導出。
二、設備的使用條件
1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；
2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；
3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；
4、設計耐壓:40MPa（電動試壓泵）；
5、測試溫度：根據實際使用環境及介質溫度；
6、壓力測量精度：精準度為滿量程千分二點五；
7、本系統采用： 6MPa精度為FS 0.25%的壓力傳感器；
8、本系統的整體控制精度為FS 0.3-0.5%；
9、電源：AC380/220V,50Hz；
10、相對空氣濕度要求：≤70-90%。
本套設備參考試壓泵執行標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自控試壓機
JB/T53194電動試壓泵 產品質量分等；
