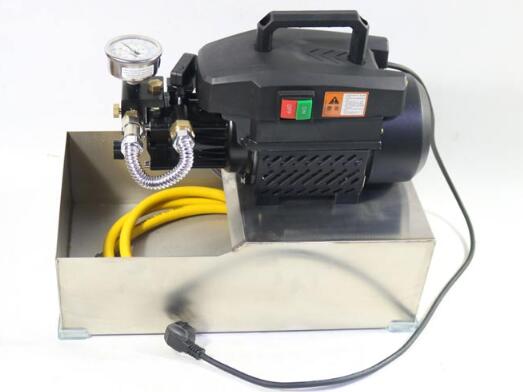

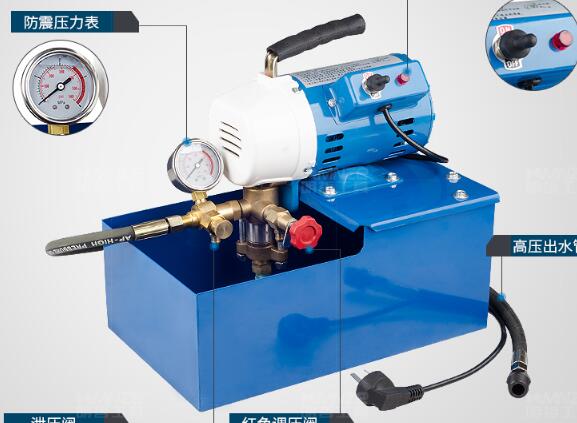

電動試壓泵主要由高壓往復泵、溢流閥(40Mpa以上規格不提供)、止回閥、高壓軟管等組成。那么電動試壓泵的操作過程是怎樣的呢？
1.高壓往復泵：該泵為臥式三柱塞泵，由電機驅動，分為動力端和液壓端。
(1)動力端：由皮帶輪、曲軸和連桿組成。電機由皮帶輪驅動減速，帶動曲軸轉動。曲軸連桿機構將旋轉運動轉化為直線往復運動，并帶動柱塞往復運動。
(2)液壓端：由柱塞副、缸體、泵頭、進出水閥組、安全閥等組成。連桿帶動柱塞往復運動，使氣缸內部容積周期性變化。當柱塞處于吸入沖程時，出水閥關閉，工作介質在大氣壓下將進水閥推入氣缸；在排出沖程期間，入口閥關閉，柱塞通過出口閥和泵頭排出工作介質。這一過程周期性地重復，從而完成泵吸入和排出工作介質的功能。
2.溢流閥用于調節泵的輸出壓力，穩定系統壓力。
順時針轉動調節螺母以增加泵的輸出壓力，否則，輸出壓力將降低。進行保壓實驗時，當系統壓力達到設定壓力值時，應逆時針轉動調節螺母，使溢流閥全開，釋放泵的排出壓力。當用戶需要恒壓輸出時，只需將壓力調節到設定值，鎖緊鎖緊螺母即可。

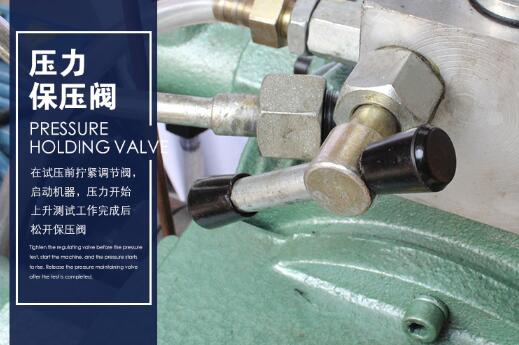

3.止回閥用于主動切斷保壓和排放系統壓力。
保壓實驗結束后，翻轉減壓閥手輪，排出系統壓力。在升壓過程中，如果由于誤操作導致系統壓力高于設定值，可以適當打開減壓閥手輪，解除部分壓力后再升壓。閥門配有壓力表，顯示增壓和保壓過程中試壓管道的壓力。
