滅火器筒體液壓爆炸試驗機技術協議
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.工作環境：0 ~ 45，無可燃?xì)怏w，通風干燥，周圍無強電磁干擾信號；
3.試驗介質：水、乳液、防銹水和粘度與水相近的中性油；
4.設計耐壓為：25MPa(電動試壓泵)；
5.測試溫度：根據實際使用環境和介質溫度；
6.壓力測量精度：精度為滿量程的2.5%；
7.該系統采用：16兆帕壓力傳感器，精度為0.25%；
8.該系統整體控制精度為FS 0.3-0.5%；
9.電源：交流380/220 V，50hz；
10.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的；參考試壓泵的實施標準；
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
單屏電腦控制臺實物圖。圖片僅供參考。請參考實物圖。
計算機專用滅火器爆破軟件現場測試曲線。圖片僅供參考。請參考實物
電腦專用滅火器爆破軟件現場測試曲線，圖片僅供參考，請以實物為準
span style="font-family: SimSun;font-size:16px;">
二、設備配置部分技術參數及詳細功能描述：設備詳細配置參數：
名稱
明細項
數量
單位
備 注
滅
火
器
筒
體
水
壓
爆
破
試
驗
機
試壓泵控制系統
計算機
套
飛利浦22寸液晶顯示器，帶com口主機
打印機
臺
惠普彩打系列
壓力傳感器（干粉、水基）
支
16 MPa精度為FS0.25%
流量采集系統
支
出品
高精度電子秤
臺
常州宏事達
試壓泵控制系統
套
出品，數據采集控制輸出，傳感器電源，變頻器控制
變頻器
臺
海利普2.2KW
計算機操作臺（單屏）
臺
碳鋼噴塑，出品
2D-SY120/25MPa電動試壓泵
臺
1.5KW電機，出品
電磁閥閥組
套
壓力交變，疲勞測試專用閥組
設備配電系統
套
根據設備實際制作
軟件
滅火器筒體水壓爆破
試驗數據采集和控制軟件
套
根據 GB4351-2007手提式滅火器其中水壓試驗及爆破標準設計，增加了壓力交變疲勞測試功能標準設計
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
三、產品控制系統詳細說明：

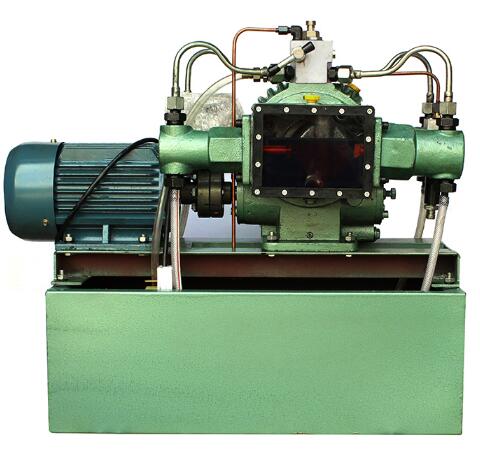

1、配套試壓泵為2D-SY120/25Mpa,額定排出壓力25Mpa，額定流量120L/h，配套為功率1.5KW普通電機。外型尺寸和重量無特殊。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。
2、本滅火器筒體水壓爆破試驗機控制系統由單屏計算機操作臺、電動試壓泵及高精度電子秤等組成，可一次性完成實驗。并自動得出試驗過程中受檢干粉滅火器筒體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改?？刂栖浖δ芨鶕?jù)GB4351-2007手提式干粉滅火器其中水壓試驗及爆破及二氧化碳滅火器水壓爆破試驗標準設計，并預留日后國標新功能升級通道。
