濮陽馬莊橋中原油田在鉆井和生產中采用了70兆帕電動試壓泵控制系統
濮陽華夏油田鉆采用70兆帕試壓泵控制系統
濮陽華夏油田70MPa試壓泵鉆采控制系統
設備專用硬件配備：
標題
明細項目
量
單元
注意
設置
準備
種類
嘗試
按
控制
做
身體
系
計算機
一個
平臺
研華IPC610三星Touch 22寬屏顯示
印字機
一個
平臺
惠普1007系列
山特不間斷電源
一個
平臺
卡塞爾系列C2K標準機
壓力傳感器
一個
只
80MPa的精度是FS的千分之一
壓力測試泵控制系統
一個
設置
試壓泵控制器可編程控制器試壓泵控制器控制程序
松下變頻器
一個
只
11KW，控制電機
控制/開關柜
一個
平臺
專用試壓泵機組
一個
平臺
3D-SY70Mpa低壓大流量注水泵
試壓泵止回閥、高壓管匯閥門系統及配件
一個
設置
80兆帕滿足設備系統要求
80兆帕高壓電磁閥和過濾器
一個
設置
用于遠程減壓
配電控制系統及設備相關附件、15m高壓膠管等
一個
設置
根據設備實踐定制
軟類
計算機數據采集和控制軟件
一個
設置
專用水壓系統控制軟件
軟件功能報告可根據用戶要求定制
1、設備的使用條件
設備應能在下列條件下正常運行：
1.設備應正常使用，無需甲方增加其他設備。
2.機動時間：7.5小時x3班/天x250天/年=5625小時/年
3.環境溫度：-5~42
4.相對濕度：70-90%
2.設備配有一些說明
◆概述
設備根據甲方技術懇求非標制造：
設備主體由計算機控制系統、專用試壓泵泵組（3D-SY70MPa電動試壓泵、管道注水泵）二有些構成。本設備專用試壓泵泵組脫離計算機控制系統后可獨立進行試壓實驗，但只能靠壓力表閃現壓力不能進行數據運算與打印報表。計算機操作臺距離電動試壓泵10米（可車載，視距離而定），通過電線電纜及數據線與專用試壓泵泵組相連，設備全部外接電線電纜及數據線標配都是10米，電動試壓泵距離被測容器10米，通過高壓壓力膠管與被測容器相連接。乙方可根據甲方被測容器的接口配備變換接頭，從安全角度考慮。建議甲方可將計算機操作臺擺放至室內，電動試壓泵擺放至室外，被測容器試壓爆破時周邊需加防護辦法。
專用試壓泵泵組（3D-SY300/700MPa電動試壓泵與低壓大流量注水泵）

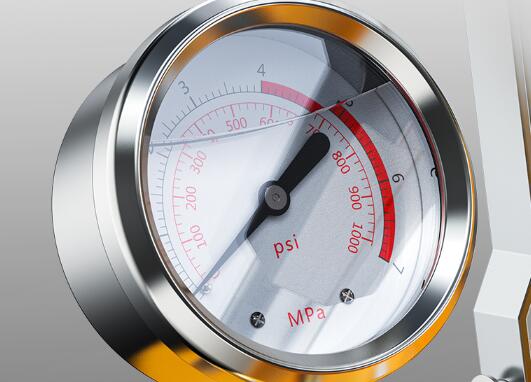

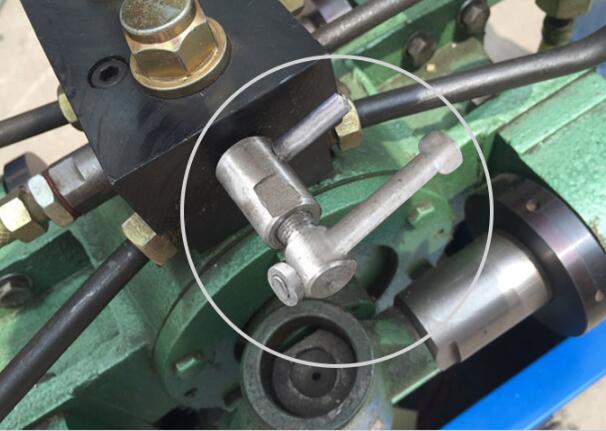

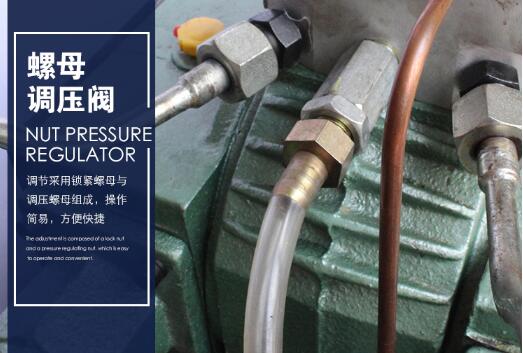

3D-SY70MPa電動試壓泵一臺、低壓大流量注水泵一臺、配1。6級防震指針式壓力表一只，防震電接點壓力表一只，75Mpa高壓膠管兩端配Ｍ２２＊１．５的螺母１０米及易損配件一套。配套試壓泵為3D-SY70Mpa,額定排出壓力70Mpa。額定流量是300L/H，配套為通常電機功率7.5Kw。外型規范和分量無特別懇求。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的懇求。
◆計算機控制系統
計算機操作臺、工控電腦主機、閃現器、打印機、UPS電源、試壓泵控制系統、設備配電系統、計算機控制試壓控制軟件等。
◆計算機控制軟件
通用軟件界面，圖畫僅供參考具體請以什物為準。
軟件界面及控制內容有甲方提出懇求，乙方結束功用。
并供應日后晉級效力。（本設備先運用本公司水壓爆破實驗機通用軟件，待甲方能提出畢竟的軟件批改懇求為止，期限為設備運用起三個月）
◆安全保護
超壓保護設備；被試管路卸壓安全保護；系統限壓安全保護。
1、設備的功用及技術懇求
a）靜壓實驗；（最大實驗壓力70MPa）；
b）爆破實驗；（最大實驗壓力70MPa）；
c）壓力無級調度,靠計算機軟件控制;試壓泵本身的一些硬件功用包括：“初步”、“暫?！?、“卸壓”、“手動調壓”等；
d）卸壓安全保護；近程通過試壓泵的卸壓閥卸壓；遠程靠試壓控制軟件控制電磁閥泄壓。
e）實驗程序及參數預輸入功用，按照被檢驗鋼管設定典型的實驗程序有：
?恒速升壓—保壓—泄壓
?恒速升壓—直至爆破。
?恒速升壓—保壓—恒速升壓—保壓—恒速升壓直至抵達實驗規范壓力；
?多段恒速升壓保壓實驗進程（可程序選擇期間0-10段）--恒速升壓直至抵達實驗規范壓力；
?實驗壓力在實驗進程中可以任意設定單段或許多段保壓檢驗，升壓速度能堅持安穩，可結束無級調度，升壓速度可閃現、可控制；實驗數據和曲線參數能實時閃現、能自動保存存貯實驗效果、并可任意打印實驗報表；能直接編制、保存、調用編程好的程序，防止實驗參數輸入的過錯；實驗數據能直接以模板方式生成，基本信息無缺，只需求做一些備注、區分即可，一同實驗效果可修正，可聯網，可與OFFICE工作軟件兼容，其模板可從頭編制，并設定。
f）呈現急迫停機，可以手動泄除試樣及設備內部壓力。
g）升壓速度：可調，能堅持安穩。
h）軟件的運用者有各自的帳戶和暗碼。
2、軟件操作界面闡明：
系統控制軟件操作界面闡明：
本系統內置本公司自立研制的專用控制軟件，操作界面人性化，軟件功用老到安穩無缺點，可以任意設定實驗項目、壓力值、保壓時間等各種實驗參數。完善的人機交互界面，擬定試壓方案后會通過彈出窗口的方式引導操作員結束實驗。通過對話框上“判定”，“撤銷”按鈕對相對危險（例如爆破實驗）的實驗項目，讓程序員進行供認，判定實驗的精確與安全。軟件可根據用戶技術懇求更改功用，可按照用戶自定義界面及功用編制，以兩頭畢竟溝通需方認可的界面為準。
