中原油田試壓泵控制系統采購計劃詳細技術規范
1、設備名稱.數量

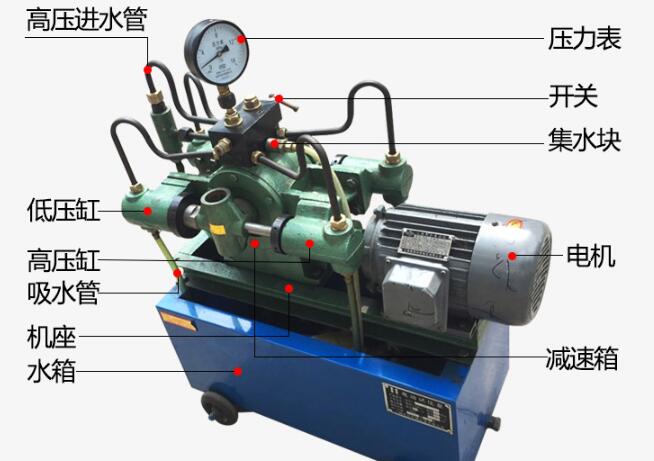

名稱：電動試壓泵
數量：2套
dana, Helvetica, sans-serif; WHITE-SPACE: normal; COLOR: rgb(0,0,0); WORD-SPACING: 0px; PADDING-TOP: 0px; -webkit-text-stroke-width: 0px">2、主要性能：

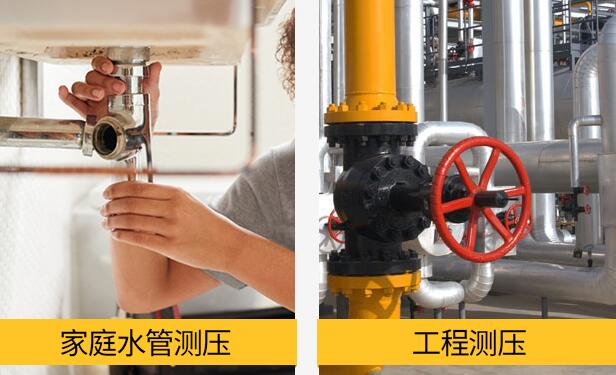

2.1適用于各類壓力容器、鍋爐、管道、閥門等作強度試驗、密封試驗、爆破試驗、以及實驗室中獲得高壓液體；也可用于漏失量檢測及高壓介質灌注。
2.2具有流量大、效率高、運行平穩、性能穩定、操作性能好、試壓壓力手動任意調節，具有自保壓功能。
2.3 產品配置均采用電機驅動，根據用戶的需求，可采用柴油機或汽油機等作為驅動方式，但需特殊定制。
3、技術參數
3.1技術參數：
泵 速：500 r/min
柱塞行程：48 mm
額定流量：3000L/h
額定壓力：15MPa
功 率：15KW
重 量：500KG
泵外形尺寸：1470×730×760mm
系統配置：（等同于或高于此配置）
1、設備名稱.數量
名稱：電動試壓泵
數量： 2 臺
2、主要性能：
2.1適用于各類壓力容器、鍋爐、管道、閥門等作強度試驗、密封試驗、爆破試驗、以及實驗室中獲得高壓液體；也可用于漏失量檢測及高壓介質灌注。
2.2具有流量大、效率高、運行平穩、性能穩定、操作性能好、試壓壓力手動任意調節，具有自保壓功能。
2.3 產品配置均采用電機驅動，根據用戶的需求，可采用柴油機或汽油機等作為驅動方式，但需特殊定制。
3.2 技術參數
泵 速：500 r/min
柱塞行程：56 mm
額定流量：2400L/h
額定壓力：40MPa
功 率：30KW
重 量：1000KG
泵外形尺寸(長*寬*高)：1770×1290×880mm
系統配置：（等同于或高于此配置）
序 號
名 稱
型 號
單 位
數量
備 注
文本控制器
MD204L
臺
EVIEW
微型打印機
40MM
臺
雙輸出電源
DC24V DC5V
臺
可編程控制器
PLC 16DI 16DO
套
I/O:32點
模擬量模塊
PLC 2AD 12bit
臺
12位高速
通訊模塊及電纜
PLC-PC RS232
件
PLC→PC
控制元件
臺
按鈕指示燈等
遠控閥中間繼電器
MY2NJ+PYF08A
套
主電機電氣控制器
30KW
臺
電源連接橡套電纜
30KW
套
5米
電機連接橡套電纜
30KW
套
5米
電磁閥專用控制電纜
RVV-3
套
10米配航空插頭
壓力變送器信號電纜
RVVP
套
10米配航空插頭
泵接線盒
套
備用插座
套
操作控制箱
600X450X300
臺
